應用:
用于船到船、船到岸的液態油品管道傳輸?shù)能涍B接部分;
能在正、負壓條件下輸送各種油品;
適用于高壓、高低落差大、風浪大的極限工況。
特點:
為卓勵的專利軟管。專門為一些極限工況而設計,具有極好的安全性、牢固性。
設計工作壓力:20kgf/cm2,極限測試爆破壓力≥80kgf/cm2;
可根據客戶的要求進行一些調整,將該型改進為目前歐標EN13765:2003中*********別的軟管;
選用了目前更好的軟管加強材料,是所有復合軟管系列中最堅實的一款。在滿足用戶對安全性、輕便性的要求下,大大拓展了國際 市場對復合軟管的使用范圍的定義;
設計中已將應對海上、海岸的復雜工況如風浪、船的晃動、自重及操作等安全系數考慮進去;
能應對瞬間較大工作壓力差的變化。
其他參數:
口徑:4"-8"
工作壓力:2.0MPa
溫度范圍:-30℃~+80℃
安全系數β=爆破壓力/工作壓力≥4
設計、制造及檢測標準:國際通用的歐標EN13765:2003的Type 3。

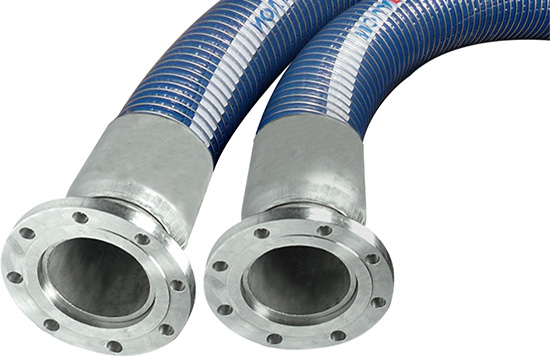

重型油管內徑、最大工作壓力、最小彎曲半徑、重量、最長生產長度如下表:
重型油管- Heavy Duty Oil Hose(工作壓力:2.0MPa) | |||||
內徑 | 最大工作壓力 | 最小彎曲半徑 | 重量 | 最長生產長度 | |
英寸 | 毫米 | 兆帕 | 毫米 | 千克/米 | 米 |
4 | 100 | 2.0 | 500 | 7.60 | 20 |
6 | 150 | 2.0 | 700 | 18.50 | 20 |
8 | 200 | 2.0 | 900 | 25.80 | 20 |
* 以上數據僅供參考,具體技術參數請咨詢卓勵技術部。 |
