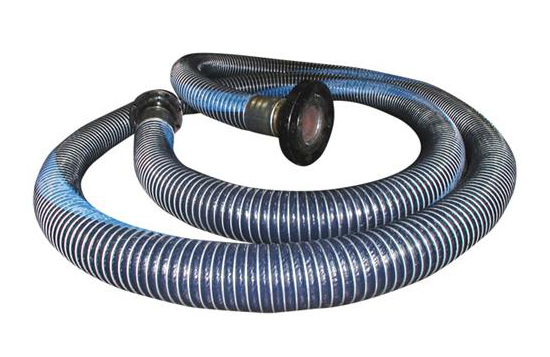

應用:
主要應用于船舶、碼頭上液態化工品管道傳輸?shù)能涍B接部分;
能在常規條件下輸送絕大部分液態化工品。
特點:
專門針對中國船舶、碼頭的工況、使用特點,在歐標的基礎上對復合軟管進行了一些改進;
復合軟管系列里安全性高、性價比很高,并且在中國應用最廣泛的一款化工管;
針對化工品多樣化,有多種軟管類型可供選擇—SG/SS/PTFE-SG/PTFE-SS。
其他參數:
口徑:1" -10"
工作壓力:1.6MPa
溫度范圍:-30℃~+80℃
安全系數β=爆破壓力/工作壓力≥4
設計、制造及檢測標準:歐標EN13765:2003的Type 3/英標BS5842:1980
標準型化工管內徑、最大工作壓力、最小彎曲半徑、重量、最長生產長度如下表:
標準型化工管- Standard Duty Chemical Hose(工作壓力:1.6MPa) | |||||
內徑 | 最大工作壓力 | 最小彎曲半徑 | 重量 | 最長生產長度 | |
英寸 | 毫米 | 兆帕 | 毫米 | 千克/米 | 米 |
1 | 28 | 1.6 | 200 | 1.30 | 20 |
1.5 | 40 | 1.6 | 200 | 1.75 | 20 |
2 | 50 | 1.6 | 225 | 2.10 | 20 |
2.5 | 65 | 1.6 | 225 | 2.80 | 20 |
3 | 80 | 1.6 | 350 | 4.10 | 20 |
4 | 100 | 1.6 | 400 | 6.50 | 20 |
6 | 150 | 1.6 | 575 | 12.40 | 20 |
8 | 200 | 1.6 | 800 | 17.50 | 20 |
10 | 250 | 1.6 | 1000 | 24.10 | 15 |
* 以上數據僅供參考,具體技術參數請咨詢卓勵技術部。 |
